鋼結構加工單位越來(lái)越多，這和鋼結構建筑的大力發(fā)展是分不開(kāi)的，鋼結構廠(chǎng)房的使用率也越來(lái)越高，主要原因還是由于它工程速度快，成本相對較低，也就是常說(shuō)的性?xún)r(jià)比高，鋼結構的主要部件是H型鋼、柱、梁、撐，這些構件在制造的過(guò)程中可能會(huì )出現焊接變形的情況，如果不能及時(shí)解決將會(huì )對整個(gè)鋼結構建筑的安裝造成影響，并且對工程的安全性也會(huì )有很大的影響。怎樣處理遇到的這些問(wèn)題呢？山西鋼結構廠(chǎng)家常用的矯正方式有機械矯正、火焰矯正和綜合矯正三種方式，其中火焰矯正是比較難的一種，溫度控制不好可能會(huì )造成第二次變形，因此在使用它必須是實(shí)戰經(jīng)驗豐富的老師傅。

【鋼結構焊接變形】

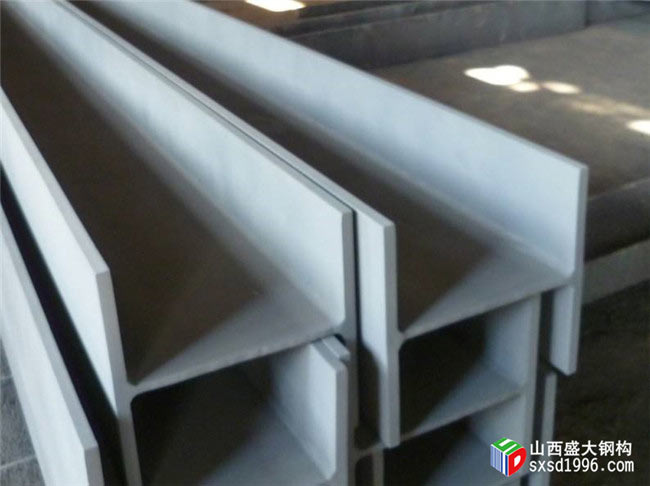

    鋼結構構件主要是焊接H型鋼柱、梁、撐。焊接變形經(jīng)常采用這三種矯正方法：
1、線(xiàn)狀加熱法；2、點(diǎn)狀加熱法；3、三角形加熱法；
火焰矯正所針對的材質(zhì)是低碳鋼，矯正還分：
低溫矯正，所需溫度500-600度，冷卻方式：水
中溫矯正，所需溫度600-700度，冷區方式：空氣和水
高溫矯正，所需溫度700-800度，冷區方式：空氣
    山西鋼結構廠(chǎng)家要提醒您的是：火焰矯正時(shí)加熱溫度不宜過(guò)高，過(guò)高會(huì )引起金屬變脆、影響沖擊韌性。
【機翼邊緣的角變形】

    矯正H型鋼柱、梁、撐角變形，是在翼緣板上面（對準焊縫外）縱向線(xiàn)狀加熱（加熱溫度控制在650度以下），注意加熱范圍不超過(guò)兩焊腳所控制的范圍，所以不用水冷卻。線(xiàn)狀加熱時(shí)要注意的是：不應該在同一個(gè)位置反復加熱，加熱過(guò)程中也不要進(jìn)行澆水。

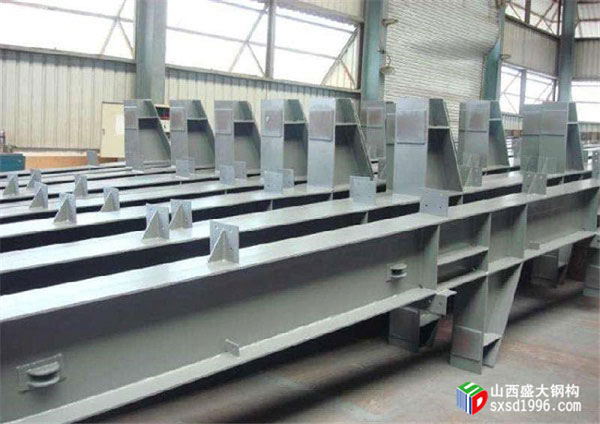

【柱、梁、支撐的上拱、下彎、彎】
    翼緣板上，對著(zhù)縱長(cháng)焊縫，由中間向兩端作線(xiàn)狀加熱，即可矯正彎曲變形。為了避免產(chǎn)生彎曲和扭曲變形，兩條加熱帶要同步進(jìn)行?？梢圆扇〉蜏爻C正或者中溫矯正法，山西鋼結構廠(chǎng)家了解到這種方法有利于減少焊接內應力，但這種方法在縱向收縮的同時(shí)有較大的橫向收縮，比較難掌握。
【柱、梁、撐腹板的波浪變形】
    矯正波浪變形首先要找出凸起的波峰，用圓點(diǎn)加熱法配合手錘矯正，加熱圓點(diǎn)的直徑一般為50-90mm，當鋼板厚度或者波浪面積較大的時(shí)候直徑也隨之放大，采用中溫矯正的方式，當溫度達到600-700度的時(shí)候，將手錘放在加熱區邊緣處，再用大錘擊手錘，使加熱區的金屬受擠壓，冷卻收縮后被拉平。矯正的時(shí)候應該避免產(chǎn)生過(guò)大的收縮應力，矯正一個(gè)圓點(diǎn)后再進(jìn)行加熱第二個(gè)波峰點(diǎn)。

    山西鋼結構廠(chǎng)家提醒您不恰當的矯正會(huì )造成內外雙重作用，使柱、梁、成的縱向應力超出容許值這樣會(huì )導致安全性能下降。所以在制作鋼結構構件的時(shí)候必須謹慎，并采用合理的工藝措施，盡量避免變形，并且如果能采用機械矯正的就不要使用手工。

本文鏈接:http://www.wf-plastic.cn/news/0005142222.html
