鋼結構加工中有很多問(wèn)題出現在焊接環(huán)節，在山西盛大鋼構工程公司之前發(fā)布的內容中有過(guò)分享。接下來(lái)一起了解“咬邊問(wèn)題”和“未焊滿(mǎn)問(wèn)題”的修補方法。

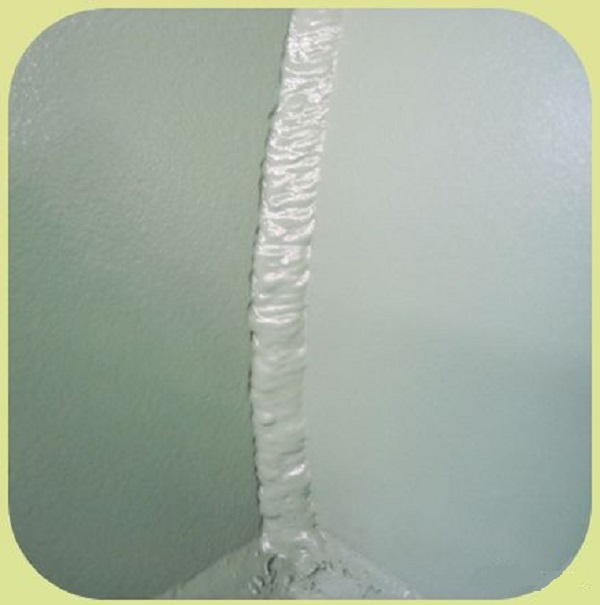

【咬邊】
鋼結構加工焊接咬邊工藝規范：
    一級焊縫不得存在咬邊等缺陷；
    二級焊縫咬邊允許偏差為深度≤0.5τ且≤0.5mm，連續長(cháng)度≤100mm，且焊縫兩側咬邊總長(cháng)≤10%焊縫全長(cháng)；
    三級焊縫咬邊允許偏差為深度≤0.1τ且≤1mm，長(cháng)度不限。

鋼結構加工焊接咬邊問(wèn)題分析：
    1.焊接電流太大；
    2.焊條或焊絲偏離焊縫中心，角焊縫時(shí)焊條（絲）與水平夾角太大；
    3.焊接速度太慢、電弧長(cháng)度太長(cháng)、焊絲或焊條的直徑太粗也是造成咬邊的主要原因。
鋼結構加工中焊接咬邊問(wèn)題防止措施：
    1.根據工件厚度正確使用焊接工藝參數；
    2.焊條（絲）角度要正確，注意焊縫的中心線(xiàn)，焊接中不應有洼陷；
    3.出現咬邊，淺的可以用角向砂輪磨平，直到此部位同原焊縫平順過(guò)渡，并能向母材圓滑過(guò)渡為止；深的咬邊應按照未焊滿(mǎn)修補工藝要求作焊接修補。

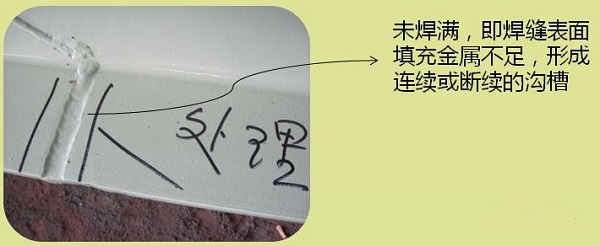

【未焊滿(mǎn)】
鋼結構加工中焊接未焊滿(mǎn)規范：
    一級焊縫不得存在未焊滿(mǎn)等缺陷；
    二級焊縫未焊滿(mǎn)允許偏差≤0.2mm+0.02τ且≤1mm，每100mm長(cháng)度焊縫內未焊滿(mǎn)累積長(cháng)度焊縫內未焊滿(mǎn)累積長(cháng)度≤25mm；
    三級焊縫未焊滿(mǎn)允許偏差為0.2≤0.2mm，+0.04τ且≤2mm，每100mm長(cháng)度焊縫內未焊滿(mǎn)累積長(cháng)度≤25mm。

鋼結構加工中焊接未焊滿(mǎn)原因：
    焊縫未焊滿(mǎn)是由于蓋面焊道的焊接速度太快，焊條、焊絲的直徑太細，焊接電流太小，手工操作時(shí)手勢不穩，突然加快焊接速度等原因造成的。
鋼結構加工中焊接未焊滿(mǎn)問(wèn)題的防止措施：
    1.根據鋼材的類(lèi)別和厚度，確定預熱與否，如需預熱，則應按照規定預熱，并控制道間溫度；
    2.選用較小的焊接熱輸入，即選用較細的焊條或焊絲、較小的焊接電流、短電弧、低電弧電壓、加快焊接速度；
    3.清理焊縫未焊滿(mǎn)部位以及周邊30mm范圍內的油、銹、水、污；
    4.打磨修補焊縫，使之同原焊縫平順過(guò)渡，并能向母材圓滑過(guò)渡。
    電焊環(huán)節是鋼結構加工過(guò)程中的重要環(huán)節。山西盛大鋼結構工程公司會(huì )不斷更新在生產(chǎn)、安裝中一些常見(jiàn)問(wèn)題的防止措施。感謝您的關(guān)注，更歡迎您有相關(guān)鋼結構的問(wèn)題都來(lái)洽談咨詢(xún)。
    本文鏈接：http://www.wf-plastic.cn/news/0005031238.html 轉載請注明出處
